平面回转筛广泛用于粮食、食品、化工、制糖、采矿、造纸、化肥、陶粒、医药、冶金、建材等多种行业中原料及成品筛选、分级作业等,是一种替代传统筛分机的先进、高效筛选设备。进料口集中喂入的物料,在筛体圆运动作用下,均匀地分布在整个筛网上,并产生自动分级。从而使料层下面粒度较小的物料迅速过筛,而上面粒度较大的物料则向出料端运动。在移动过程中,由于没有搅动和垂直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛。
咨询热线:0373-5419887

产品介绍

平面回转筛广泛用于粮食、食品、化工、制糖、采矿、造纸、化肥、陶粒、医药、冶金、建材等多种行业中原料及成品筛选、分级作业等,是一种替代传统筛分机的先进、高效筛选设备。进料口集中喂入的物料,在筛体圆运动作用下,均匀地分布在整个筛网上,并产生自动分级。从而使料层下面粒度较小的物料迅速过筛,而上面粒度较大的物料则向出料端运动。在移动过程中,由于没有搅动和垂直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛。

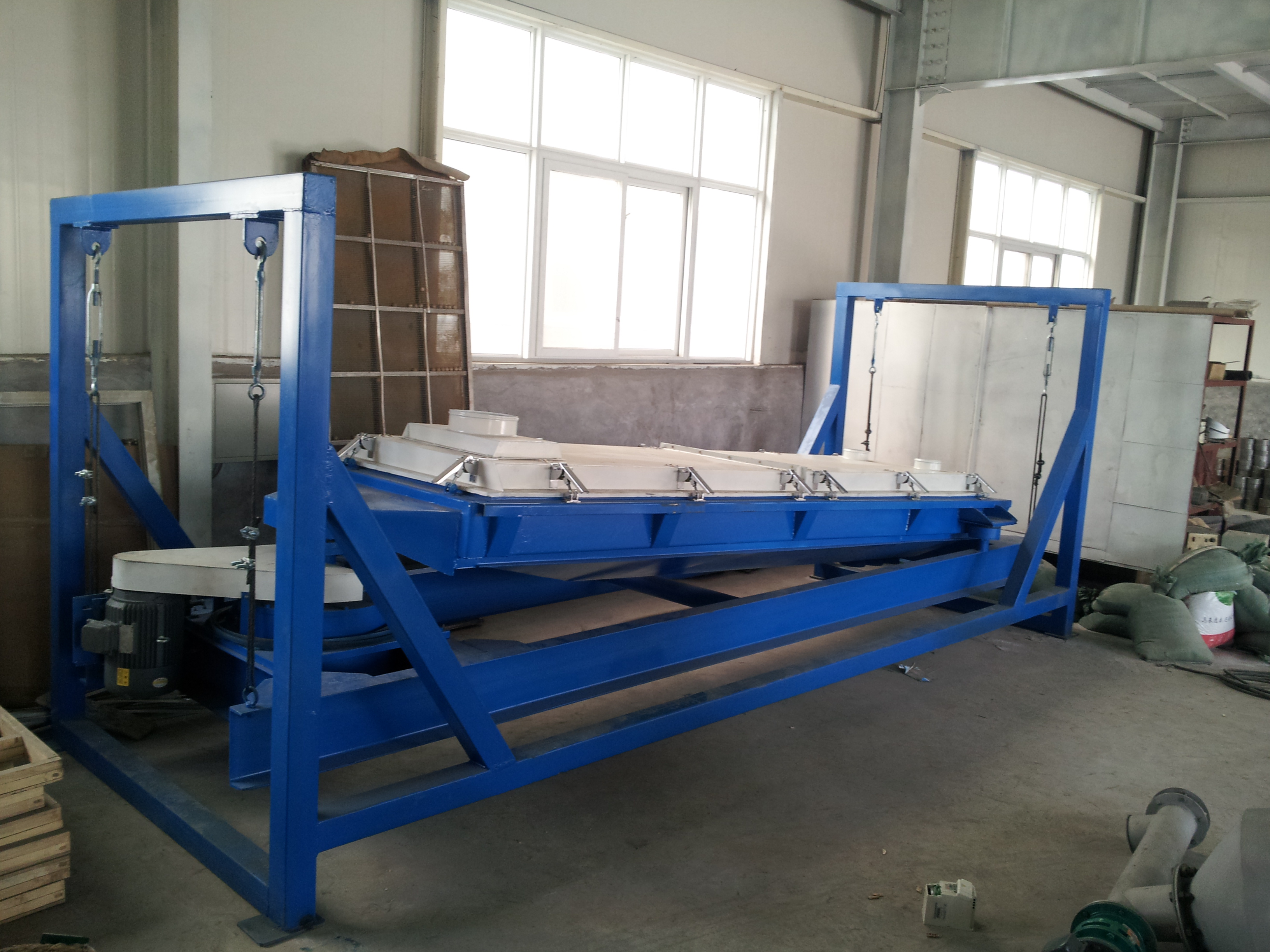

平面回转筛

平面回转筛型号选型

平面回转筛又称往复式振动筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据回旋筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置。回旋筛的工作原理为:筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

平面回转筛

平面回转筛结构工作原理

平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动,在长度方向逐渐变成椭圆运动,最后在出料端转变成近似往复直线运动。  通过进料口喂入的物料,在平面回转筛体运动作用下,均匀的分布在整个筛网上,并产生自动分级,从而使料层下粒度较小的物料迅速过筛,而上面粒度相对较大的物料则向出料端运动。在移动过程中,由于没有搅拌和垂直跳动,因而其中较小的颗粒紧贴筛面,随时可以过筛。
      出料端筛体的运动为近似往复直线运动,是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动,直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性跳动小球,有效地防止物料堵塞筛孔,保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡,从而保证了筛体运动的平稳性

平面回转筛


平面回转筛安装使用注意事项

1、进料装置的设计  进料装置由进料管、软布套筒和进料箱组成。进料管内设有锥形圆筒,可改变物料落点的位置,引导物料落入进料箱的中心部位;进料箱内固定有分料板,可以伸缩调节,以使物料沿筛面宽度均匀分布。
2、筛格的设计  筛格由筛格框架、筛板框架、筛板等组成。筛体内部分别安装上前筛格和后两个筛格,大于筛板上孔尺寸的物料流在筛格上,而小于筛孔尺寸的物料则通过筛孔到达筛格下面,提高了物料筛分精度。
3、出料机构的设计  出料箱由箱体、大杂出料斗、小杂出料斗、物料出料斗等组成,可以做到分级出料,提高了工作效率。
4、驱动装置的设计  振动电机安装子啊筛体前部,传动装置包括电动机、塔形V带轮、V胶带及两块扇形偏重等组成。可以通过改变V带在塔轮上的位置可以改变筛体的转速。调节偏心块改变激振力。
5、筛体的设计  筛体由钢板焊接及螺栓连接而成,内装有两层抽屉式筛格,筛面采用橡皮球清理,既能够做到分级筛料和储存,同时还能够清理筛网,减少堵塞。
